連載十三| 源牌冰蓄冷技術設計與應用
2023-01-06
用戶側換熱站節能智慧控制技術
能源站向用戶換熱站設備提供冷熱能源，換熱站處一次側循環泵、二次側循環泵、板換、閥門及傳感器均納入各站點獨立的控制系統。每個換熱站均按要求安裝能量計依據等計量裝置，各換熱站控制系統與能源站集中監控系統互通互聯，換熱站控系統網絡架構如下圖。
換熱站監控內容：
一次側總管供回水溫度；每組板換一次側支管出口側溫度；每個板換二次側進出溫度；每個板換一次側出口溫度；一次側總管供回水壓力；一次側冷熱量計（包括：流量、冷熱量、累積流量、累積冷熱量）；每組板換一次、二次壓差一次網電動調節閥閥門狀態。

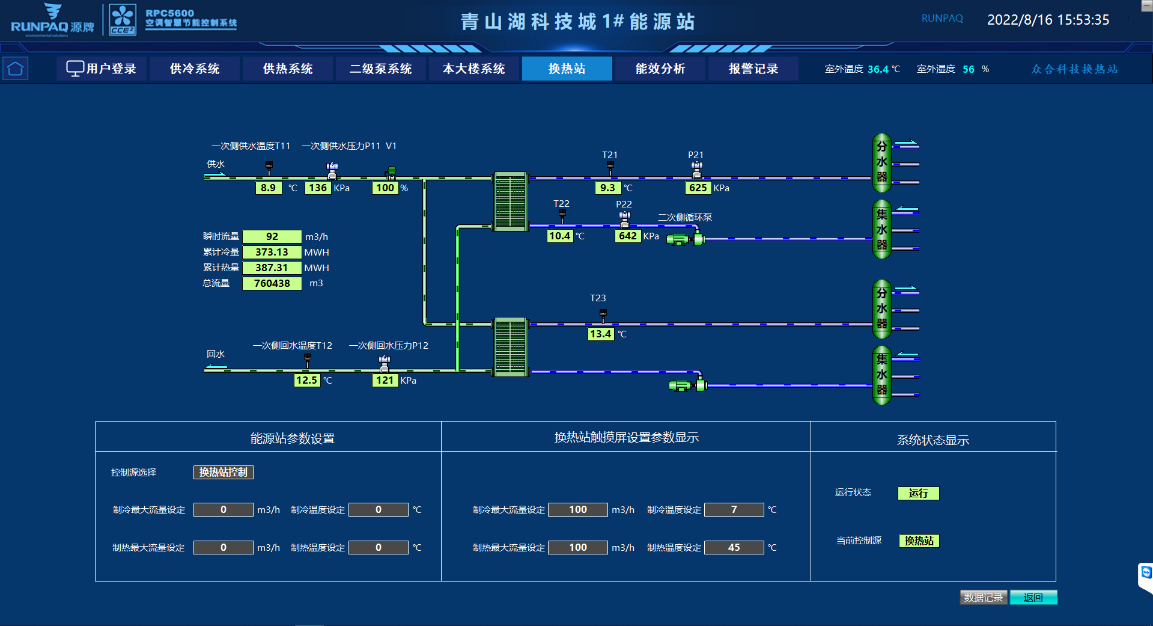

換熱站監控界面
換熱站監控系統具備水溫設定功能、設備自動啟停功能、遠程系統時間設定功能、自動補水功能、失壓（低壓差）保護功能、開機自檢功能及報警等多重功能。各換熱站及總站房通過預制邏輯及控制策略，根據末端需求控制主要設備的運行狀態。
末端管網平衡控制技術
末端管網平衡控制技術是一項針對中央空調冷凍水系統進行動態能量平衡調節，從而達到降低系統能耗目標的節能技術，該技術系統具有以下優勢：
⑴各空調子系統實現能量動態平衡分配，末端冷量“按需分配”降低過量供冷損耗及冷凍水系統輸配流量，降低水泵功耗；
⑵降低系統最大壓頭需求，降低水泵功耗；
⑶實現空調子系統能量計量，根據需要可實現空調系統收費管理；
⑷進行空調系統總能耗及各子系統能耗情況分析評估和用能考核。
遠程監控技術，實現智能終端遠程監控
能源站監控計算機上安裝WINCC/WEBUX軟件，可基于INTERNET、內網使用手機、IPAD等智能移動設備對能源站進行遠程監視（不能控制）。
⑴智能移動設備上無需安裝任何系統，可直接使用WEBUX軟件
⑵最多5個授權，可5臺智能移動設備同時在線監視
⑶監視畫面可按需要定制
能效智慧管理平臺功能

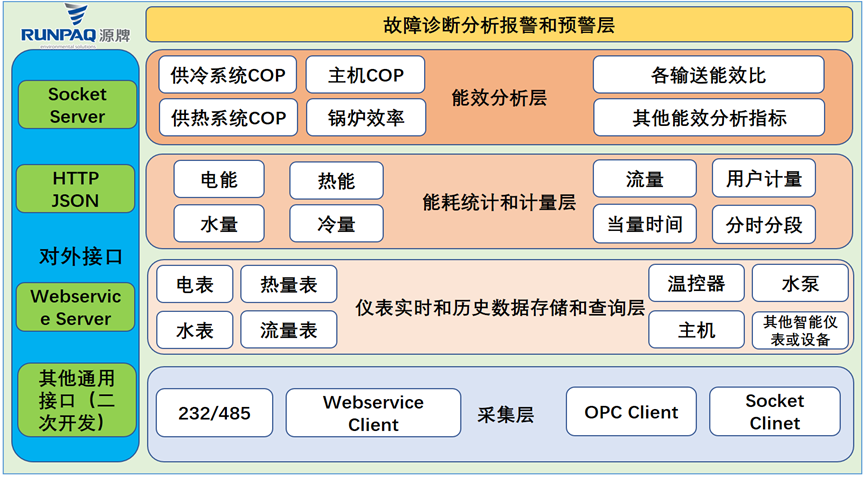

能效智慧管理平臺架構圖
(1)綜合管理
▲控制系統全景畫面采用三維圖形，形象直觀，便于觀察；
▲多種優化管理模式；
▲實時監測所有設備、傳感器的運行狀態和參數，并對各個設備、傳感器經行實時的配電、變頻、控制、調節、計量。
(2)能效管理
▲神經網絡負荷預測技術；
▲能源計量計費功能；
▲建筑能耗監測管理平臺，按照國家有關工程技術導則，記錄各耗能設備的實時能耗數據，不同設備不同時段內能耗權重餅圖顯示；
▲實時顯示系統整體COP及能效分析功能，實時節電量顯示，實時二氧化碳減排量、節煤量以及煙氣減排量顯示。
(3)安全管理
▲對相關設備具有可靠的安全防護措施，確保設備的安全穩定運行；
▲異常警報具備聲光報警功能，使管理人員能夠及時發現故障信息；
▲密碼及權限管理，管理人員級別、工程師級別；
▲防止非法用戶訪問或者病毒侵犯，保證控制數據的安全性。
(4)設備管理
▲設備檔案管理，包括設備名稱、型號、生產廠家、出廠日期、投運日期、售后服務信息等；
▲設備運行時間及故障信息，并據此優先選擇累計運行時間最短的設備；
▲設備維保提醒、維保記錄、智能化推薦故障解決方案。
(5)數據管理
▲系統內置經驗數據庫，根據本項目實際運行情況對參數進行自適應，最終滿足本項目的實際需求；
▲顯示報警記錄、歷史記錄、耗電量數據等數據庫功能；
▲數據存儲、設備運行與維護記錄、報表統計和打印等管理功能。
(6)云端管理
▲云端專家支持系統；
▲運行數據云端備份及效益評估；
▲云端監控、故障及運維智能提醒。
